L'installation d'une pompe à chaleur est un projet complexe qui nécessite une planification minutieuse et une expertise technique approfondie. Ce système de chauffage et de climatisation écoénergétique gagne en popularité en raison de son efficacité et de son impact environnemental réduit. Cependant, pour tirer pleinement parti de ses avantages, il est essentiel de suivre un processus d'installation rigoureux. Il est intéressant d'explorer en détail les étapes cruciales de l'installation d'une pompe à chaleur, depuis l'évaluation initiale jusqu'à la mise en service finale. Que vous soyez un propriétaire envisageant cette solution ou un professionnel cherchant à approfondir ses connaissances, ce guide vous fournira les informations essentielles pour réussir l'installation d'une pompe à chaleur.
Évaluation et dimensionnement du système de pompe à chaleur
La première étape, et sans doute la plus critique, dans l'installation d'une pompe à chaleur est l'évaluation précise des besoins et le dimensionnement adéquat du système. Cette phase initiale est comparable à la pose des fondations d'une maison : si elle n'est pas réalisée correctement, tout le reste de l'installation peut être compromis. Examinons en détail les composantes essentielles de cette étape.
Calcul des besoins thermiques du bâtiment
Le calcul des besoins thermiques d'un bâtiment est une étape fondamentale qui permet de déterminer la quantité d'énergie nécessaire pour chauffer ou refroidir l'espace. Ce processus, également appelé bilan thermique, prend en compte plusieurs facteurs :
- La superficie et le volume des espaces à chauffer ou à climatiser
- L'isolation thermique du bâtiment (murs, toit, fenêtres)
- L'orientation du bâtiment et son exposition au soleil
- Le nombre d'occupants et leurs habitudes de vie
- Les sources de chaleur internes (appareils électroniques, éclairage)
Un calcul précis des besoins thermiques est essentiel pour éviter le surdimensionnement ou le sous-dimensionnement du système, qui pourraient respectivement entraîner des coûts excessifs ou des performances insuffisantes.
Sélection du type de pompe à chaleur adapté
Une fois les besoins thermiques établis, l'étape suivante consiste à choisir le type de pompe à chaleur le mieux adapté à la situation. Il existe plusieurs catégories de pompes à chaleur, chacune avec ses avantages et ses contraintes :
- Pompes à chaleur air-air
- Pompes à chaleur air-eau
- Pompes à chaleur géothermiques (sol-eau ou sol-sol)
- Pompes à chaleur eau-eau
- Pompes à chaleur hybrides
Le choix dépend de nombreux facteurs, tels que la configuration du terrain, le climat local, les contraintes réglementaires, et bien sûr, le budget disponible. Par exemple, dans une région au climat tempéré avec des hivers doux, une pompe à chaleur air-air pourrait être suffisante, tandis qu'une zone aux hivers rigoureux pourrait nécessiter une solution géothermique plus performante.
Dimensionnement de la puissance et du coefficient de performance (COP)
Le dimensionnement de la puissance de la pompe à chaleur est une étape cruciale qui découle directement du calcul des besoins thermiques. La puissance doit être suffisante pour répondre aux besoins en chauffage ou en climatisation, même dans les conditions les plus extrêmes, sans pour autant être surdimensionnée, ce qui entraînerait des cycles courts et une usure prématurée de l'équipement.
Le coefficient de performance (COP) est un indicateur clé de l'efficacité d'une pompe à chaleur. Il représente le rapport entre l'énergie thermique produite et l'énergie électrique consommée. Plus le COP est élevé, plus la pompe à chaleur est efficace. Par exemple, un COP de 4 signifie que pour 1 kWh d'électricité consommé, la pompe à chaleur produit 4 kWh de chaleur.
Un dimensionnement précis et un COP élevé sont essentiels pour garantir l'efficacité énergétique et la rentabilité à long terme de votre installation de pompe à chaleur.
Préparation du site et des infrastructures nécessaires
Une fois l'évaluation et le dimensionnement effectués, la prochaine étape consiste à préparer le site pour l'installation de la pompe à chaleur. Cette phase est cruciale car elle jette les bases physiques de votre système et peut grandement influencer ses performances futures.
Analyse géotechnique pour les systèmes géothermiques
Pour les pompes à chaleur géothermiques, une analyse géotechnique du terrain est indispensable. Cette étude permet de déterminer la composition du sol, sa conductivité thermique, et la présence éventuelle de nappes phréatiques. Ces informations sont essentielles pour concevoir un système de captage efficace et durable.
L'analyse géotechnique peut inclure des forages d'essai, des tests de conductivité thermique du sol (test de réponse thermique), et une évaluation des risques géologiques. Ces données permettront de déterminer la profondeur et la configuration optimales des capteurs géothermiques.
Mise en place du circuit hydraulique et électrique
La préparation des circuits hydraulique et électrique est une étape fondamentale pour toutes les types de pompes à chaleur. Le circuit hydraulique comprend l'installation des tuyauteries, des vannes, et éventuellement d'un ballon tampon pour optimiser le fonctionnement du système. Le dimensionnement correct des conduites est crucial pour assurer un débit adéquat et minimiser les pertes de charge.
Quant au circuit électrique, il doit être conçu pour supporter la charge de la pompe à chaleur et de ses auxiliaires. Cela peut nécessiter une mise à niveau du tableau électrique ou même une augmentation de la puissance souscrite auprès du fournisseur d'électricité. Il est important de prévoir des protections adaptées et un système de régulation performant.
Installation des émetteurs de chaleur compatibles
Le choix et l'installation des émetteurs de chaleur sont cruciaux pour optimiser les performances de la pompe à chaleur. Les émetteurs doivent être compatibles avec les températures de fonctionnement de la PAC, généralement plus basses que celles des systèmes de chauffage traditionnels.
Les options courantes incluent :
- Le plancher chauffant : idéal pour les pompes à chaleur car il fonctionne à basse température
- Les radiateurs basse température : conçus spécifiquement pour les systèmes de pompe à chaleur
- Les ventilo-convecteurs : permettent le chauffage et la climatisation
L'installation de ces émetteurs peut nécessiter des travaux importants, en particulier pour le plancher chauffant. Il est donc essentiel de planifier cette étape en amont du projet.
Procédure d'installation de l'unité extérieure

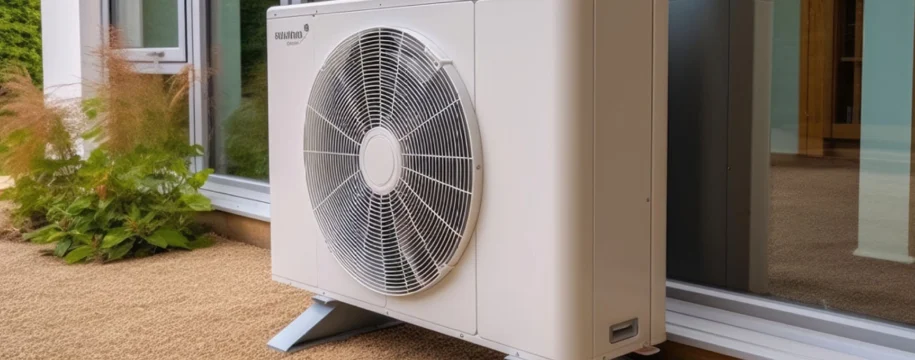

L'installation de l'unité extérieure est une étape cruciale dans la mise en place d'une pompe à chaleur. Cette unité, qui contient le compresseur et l'échangeur thermique avec l'air extérieur, doit être positionnée avec soin pour optimiser ses performances et minimiser les nuisances sonores.
Voici les principales considérations à prendre en compte lors de l'installation de l'unité extérieure :
- Choix de l'emplacement : L'unité doit être placée dans un endroit bien ventilé, à l'abri des vents dominants et des accumulations de neige. Une distance minimale des murs et des obstacles doit être respectée pour assurer une bonne circulation de l'air.
- Préparation du support : L'unité doit être installée sur une surface stable et de niveau. Généralement, on utilise une dalle en béton ou des plots en béton préfabriqués. Des silent-blocs peuvent être ajoutés pour réduire les vibrations.
- Raccordements frigorifiques : Les liaisons frigorifiques entre l'unité extérieure et l'unité intérieure doivent être réalisées avec soin, en respectant les diamètres et les longueurs préconisés par le fabricant. Un brasage sous azote est recommandé pour éviter l'oxydation des tuyaux.
- Raccordements électriques : Les connexions électriques doivent être effectuées par un professionnel qualifié, en respectant les normes de sécurité en vigueur.
Il est important de noter que l'installation de l'unité extérieure peut être soumise à des réglementations locales, notamment en ce qui concerne les nuisances sonores et l'aspect visuel. Il est donc recommandé de se renseigner auprès de la mairie avant de procéder à l'installation.
Configuration et raccordement de l'unité intérieure
L'unité intérieure de la pompe à chaleur joue un rôle tout aussi important que l'unité extérieure. Elle est responsable de la distribution de la chaleur (ou du froid) dans le bâtiment et abrite souvent les principaux éléments de contrôle du système.
La configuration et le raccordement de l'unité intérieure impliquent plusieurs étapes :
- Positionnement : L'unité intérieure doit être installée dans un endroit facilement accessible pour la maintenance, généralement dans un local technique ou un garage. Elle doit être à l'abri du gel et des intempéries.
- Raccordements hydrauliques : Les connexions au circuit de chauffage (et éventuellement au ballon d'eau chaude sanitaire) doivent être réalisées avec soin, en veillant à l'étanchéité des raccords et à l'isolation des tuyaux.
- Raccordements électriques : Comme pour l'unité extérieure, les connexions électriques doivent être effectuées par un professionnel, en respectant les normes de sécurité.
- Installation du système de régulation : Le thermostat et les sondes de température doivent être installés aux endroits appropriés pour assurer un contrôle précis de la température.
Une attention particulière doit être portée à l'isolation acoustique, surtout si l'unité intérieure est installée près des pièces de vie. Des dispositifs anti-vibratoires peuvent être utilisés pour réduire la transmission du bruit et des vibrations.
Mise en service et tests de performance du système
La mise en service est l'étape finale et cruciale de l'installation d'une pompe à chaleur. Elle permet de s'assurer que tous les composants fonctionnent correctement ensemble et que le système atteint les performances attendues. Cette phase comprend plusieurs étapes importantes.
Purge et équilibrage du circuit hydraulique
La purge du circuit hydraulique est essentielle pour éliminer l'air présent dans les tuyaux, qui pourrait nuire à l'efficacité du système et causer des bruits de fonctionnement. L'équilibrage, quant à lui, assure une distribution uniforme de la chaleur dans tout le bâtiment.
Le processus de purge et d'équilibrage comprend généralement les étapes suivantes :
- Remplissage du circuit avec de l'eau ou un mélange eau-glycol
- Mise en route des circulateurs pour faire circuler le fluide
- Ouverture des purgeurs pour évacuer l'air
- Réglage des vannes d'équilibrage pour assurer un débit correct dans chaque boucle
Paramétrage de la régulation et des modes de fonctionnement
Le paramétrage de la régulation est une étape clé pour optimiser les performances de la pompe à chaleur. Il s'agit de configurer le système pour qu'il s'adapte aux besoins spécifiques du bâtiment et aux habitudes de ses occupants.
Les principaux paramètres à régler incluent :
- Les courbes de chauffe (relation entre la température extérieure et la température de départ du chauffage)
- Les plages horaires de fonctionnement
- Les températures de consigne pour différentes zones du bâtiment
- Les modes de fonctionnement (chauffage, rafraîchissement, production d'eau chaude sanitaire)
Un paramétrage précis permet d'optimiser le confort tout en minimisant la consommation d'énergie.
Mesures de rendement et ajustements finaux
Une fois le système en marche, il est crucial de procéder à des mesures de rendement pour s'assurer que la pompe à chaleur fonctionne selon les spécifications attendues. Ces mesures permettent de vérifier le coefficient de performance (COP) réel du système dans les conditions d'utilisation.
Les principales mesures à effectuer comprennent :
- La température de départ et de retour du circuit de chauffage
- La consommation électrique de la pompe à chaleur
- Les températures extérieures et intérieures
- Le débit d'eau dans le circuit hydraulique
Sur la base de ces mesures, des ajustements finaux peuvent être nécessaires pour optimiser les performances du système. Ces ajustements peuvent inclure :
- Le réglage fin de la courbe de chauffe
- L'ajustement des débits dans les différents circuits
- L'optimisation des cycles de dégivrage pour les pompes à chaleur air-eau
- La calibration des sondes de température
Il est important de noter que ces mesures et ajustements doivent être effectués par un professionnel qualifié, équipé des instruments de mesure appropriés. Un rapport détaillé de mise en service, incluant toutes les mesures et les réglages effectués, doit être fourni au propriétaire.
Une mise en service rigoureuse, suivie d'un suivi régulier des performances, est essentielle pour garantir l'efficacité et la longévité de votre pompe à chaleur.
L'installation d'une pompe à chaleur est un processus complexe qui nécessite une planification minutieuse et une expertise technique approfondie. Chaque étape, de l'évaluation initiale à la mise en service finale, joue un rôle crucial dans la performance et l'efficacité du système. En suivant rigoureusement ces étapes et en faisant appel à des professionnels qualifiés, vous pouvez vous assurer que votre pompe à chaleur fonctionnera de manière optimale, offrant un confort thermique maximal tout en minimisant votre consommation d'énergie et votre impact environnemental.
